注：主要技術參數幾點說明：

　　卷板機的工作能力是由卷板厚度（預彎厚度），卷板寬度、卷制板材材質和規格時卷筒直徑四個主要參數確定，在工作中四個參數變量相互之間的換算關系，即該機的工作能力換算關系，在隨機說明書中有詳細說明，以便于用戶更合理的使用設備。

　　三、產品結構概述

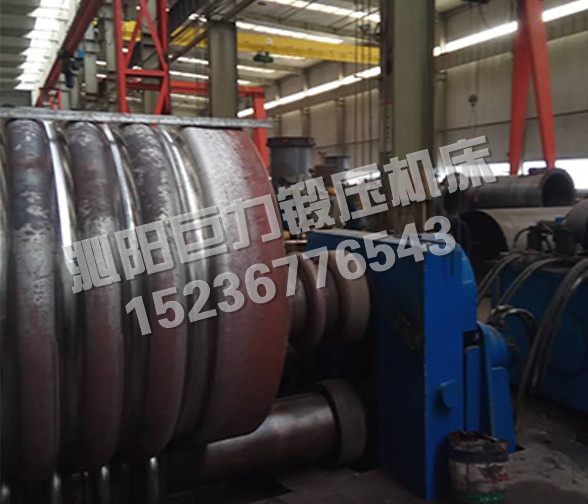

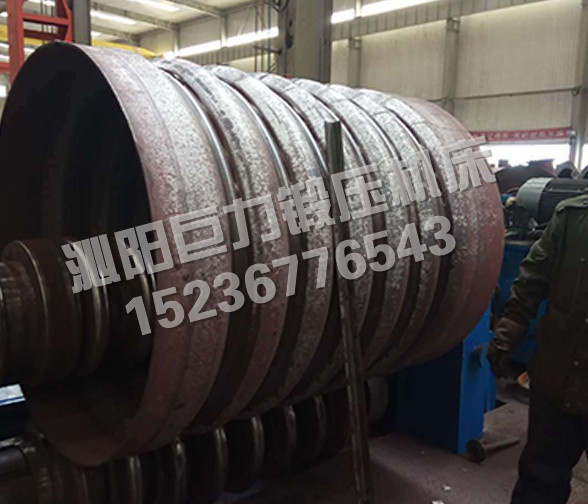

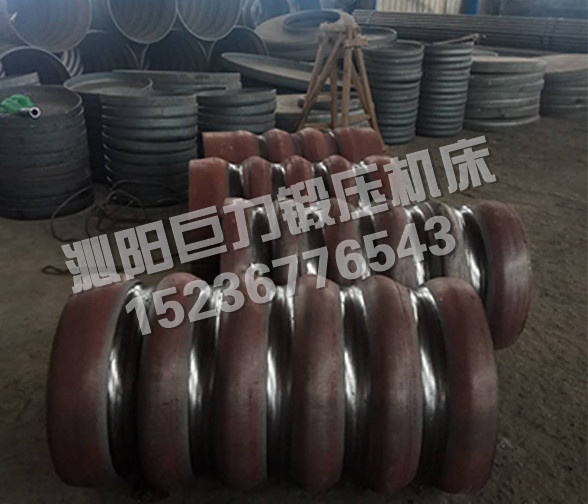

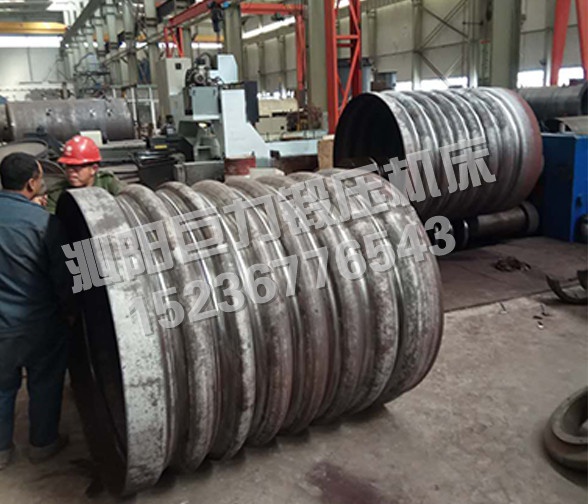

　　W11BF -系列液壓微控三輥波紋卷板機，可完成板料端部預彎和卷制成形，剩余直邊小，是卷制圓形、弧形工件的理想設備。該機上工作輥為主驅動輥，由液壓馬達、行星減速機驅動，下輥、側輥為被動輥，下輥、側輥升降為液壓傳動，升降位移均由計算機控制，自動調平，屏幕數字顯示，同步*度±0.15mm。翻轉軸承體的翻轉和復位，由液壓驅動，上輥尾部裝有平衡機構，可以方便卸出卷制后的工件及筒體。設有移動式獨立操作臺，方便工人使用，設有安全聯鎖裝置，該機功能全，*度高，操作方便，是石油、化工、鍋爐、造船、水電、金屬結構等行業卷制圓形、弧形和錐形工件為理想的機型。

　　1. 機床的基本結構形式：該機主要由機架部分、上輥部分、下輥部分、側輥部分、翻轉軸承體部分、主傳動部分、液壓部分、電氣部分、潤滑部分、基礎部分等組成。機器的左右機架安裝在一個整體底座上，構成了機器的主體。上輥的左端軸承體裝入翻轉軸承體內，右端軸承體裝在右側機架內。上輥為主傳動輥，上工作輥進行旋轉運動；下輥油缸、側輥油缸分別安裝在左右機架的導槽中，油缸的往復運動，可以使下輥和側輥沿導槽上下移動，也可以傾斜運動，使卷制錐形工件及對工件的校正和校圓方便。在左機架上有翻轉軸承體，工件卷制完成后，翻倒軸承體翻倒取出工件。工作輥的運動采用高質量線形滑軌導向。

　　2.翻轉軸承體(倒頭)內設有傾倒油缸，倒頭可傾倒與立起，方便工件取料。翻轉軸承體的翻轉和復位應有聯鎖裝置，翻轉軸承體翻轉后，其它動作均處在待命狀態，只有在翻轉軸承體復位后才能恢復動作，起到安全保護作用。

　　3. 下輥升降和側輥傾斜升降由液壓驅動，可單端傾斜，且可在傾斜狀態下同升同降，有利于錐形工件的卷制。

　　4. 上輥尾部設有平衡機構，方便卸出卷制后的工件及筒體。

　　5. 工作輥軸承均采用國產*質*牌產品或國際知名品牌的低速、重載荷的調心滾子軸承。機床側輥導軌潤滑采用集中潤滑方式。

　　6. 工作輥經過鍛造、調質處理，HB260～290，嚴格按照工作輥制造的各項標準工藝要求制造。工作輥端軸承均采用滾動軸承，載能力大，摩擦損耗小。

　　7. 底座和機架采用焊接結構，嚴格按工藝標準焊接、退火、加工制造，并進行時效處理，以機器的工作在滿負荷下有足夠的強度和剛度，在滿負荷狀態下正常工作。強度和剛度值均高于相關標準要求。

　　8. 板材喂入卷板機后，利用側輥可對板材實現對正功能。對鋼板進行粗略的校平。

　　9. 該機設有可移動操作臺，方便操作人員使用，觸摸屏顯示工作輥的位置，使操作者一目了然。

　　10.該機下輥升降、側輥傾斜升降位移由計算機控制的高*度傳感器，自動調平，屏幕數字顯示，同步*度±0.15mm。

　　11. 預彎剩余直邊小，對各種卷制缺陷的筒體均可以校圓。
